昨天講了斷路器型500kva箱變的價格，今天給大家介紹的是負荷開關型500kva箱變的價格。同樣是采用歐式箱變形式，大概價格是3.9萬元（不含變壓器價格），僅供大家參考。

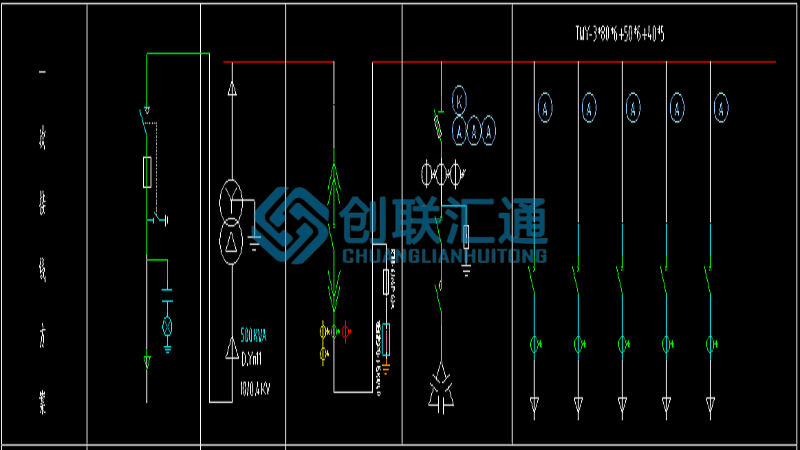

這套500kva箱變配置同樣包括高壓部分、變壓器部分、低壓部分，下面是介紹。
高壓部分：用的是環網柜，型號是HXGN15-12，開關設備是FN-12負荷開關，包含帶電顯示器、高壓傳感器、高壓限流熔斷器等元件。負荷開關是介于斷路器和隔離開關之間的一種開關電器，具有簡單的滅弧裝置，能切斷額定負荷電流和一定的過載電流，但是不能切斷短路電流。也因此，故常與限流式高壓熔斷器組合在一起使用，利用限流熔斷器的限流功能，不僅完成開斷電路的任務并且可以顯著減輕短路電流所引起的熱和電動力的作用。
變壓器部分：用的是S11型油浸式變壓器，采用熔斷器保護。變壓器使用熔斷器保護主要是為了在發生短路或過載時快速切斷故障電流，防止設備損壞和系統故障。
低壓部分：固定式GGD柜型，低壓組合柜，包括進線計量柜、電容柜、出線柜。進線計量柜包含空氣斷路器、避雷器、電流互感器、電流表、空開（熔斷器）、電壓表、轉換開關等元件；電容柜包含空氣斷路器、無功補償控制器、避雷器、電流互感器、電流表、空開（熔斷器）、接觸器、電容器等元件；出線柜包含空氣斷路器、電流互感器、電流表等元件?？諝鈹嗦菲魇且环N只要電路中電流超過額定電流就會自動斷開的開關，集控制和多種保護功能于一身，除能完成接觸和分斷電路外，尚能對電路或電氣設備發生的短路、嚴重過載及欠電壓等進行保護，同時也可以用于不頻繁地啟動電動機。
以上就是負荷開關型500kva箱變的價格和配置介紹，大家可以參考一下。您要是有圖紙想要核價，可以評論區留言，我們會及時告知您精準價格。
